只要個信號：（多種控制信號輸入：DC 4-20mA、DC 1-5V、DC 0-10V、10k電位器），就能給出線性輸出，任意調溫調速調壓?？芍苯佑|發150A以下的二只單向晶閘管。本控制板由進口高性能單片機作為控制、運算放大器、脈沖變壓器等單元組成?？梢耘c各種自動化儀表配套使用，對儀表無干擾，也可以外接電位器手動控制，廣泛應用于負載要求連續平滑調節，擰制精度較高或不允許大電流沖擊的控制系統。如交直流電機調速、調壓、充電等。主要用于單相純阻性負載、單相感性負載或變壓器原邊控制，如硅碳棒、硅鉬棒、電阻絲等，也可用于單相或兩相全橋半控整流，具有觸發可靠，高精度，工作穩定，使用靈活的優點。
1.單相可控硅移相觸發板概述
單相可控硅觸發板由本公司生產的集成觸發電路、運算放大器、脈沖變壓器等單元組成?？梢耘c各種自動化儀表配套使用，對儀表無干擾，也可以外接電位器手動控制，廣泛應用于負載要求連續平滑調節，擰制精度較高或不允許大電流沖擊的控制系統。如交直流電機調速、調壓、充電等。主要用于單相純阻性負載、單相感性負載或變壓器原邊控制，如硅碳棒、硅鉬棒、電阻絲等，也可用于單相或兩相全橋半控整流，具有觸發可靠，工作穩定，使用靈活的優點
2.單相可控硅移相觸發板主要技術參數
1·采用單片機作為控制，波形對稱性好、直流成 分小、線性化好、控制精度高、工作穩定。
2·工作電壓寬。輸入工作線電壓最低可達額定電壓的4%，其控制精度基本不變。
3·觸發功率大，可直接觸發150A以下的的晶閘管，另有可觸發大電流觸發板。
4·接線簡單，維護方便。

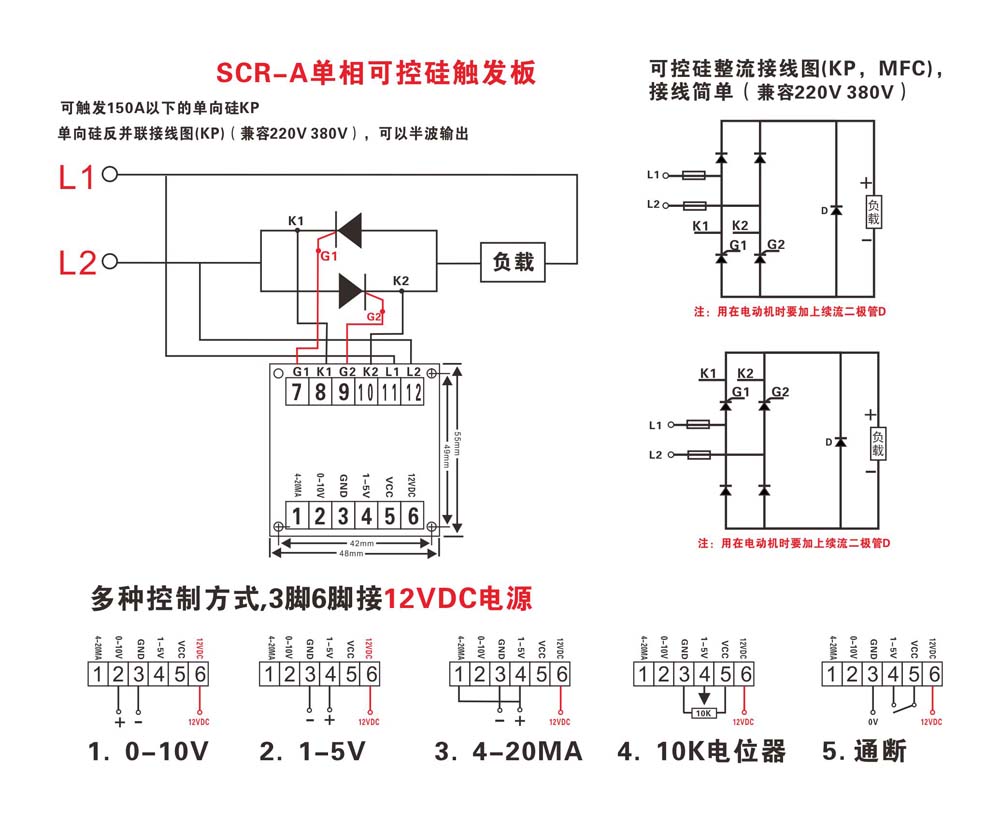

5·多種控制信號輸入：DC 4-20mA、DC 1-5V，10k電位器 ，
6·該板設計新穎獨特，無需外接同步變壓器且無相序限制。
7·主電路與控制電路實現全隔離，安全可靠。
8·單相集成移相觸發模塊為交、直流負載提供控制信號，該模塊采用單片機設計，適用于任何可控硅觸發,對
任意負載實現無級調節。可實現對交、直流電機調速。對變壓器的原邊調壓、焊機、控溫、勵磁、電鍍、水處
理等。
9·外形尺寸：55mm(長)×48mm(寬)×40mm(高)
