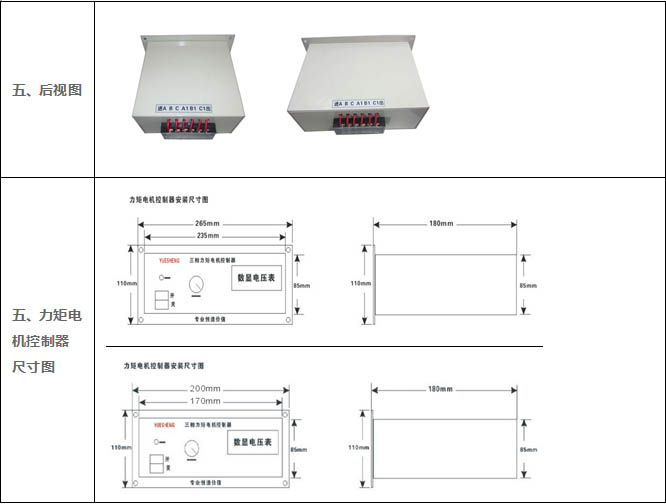

一、面板:210*110,深度180mm.二、面板:265*110,深度180mm

　　產品型號:

　　LJ-10A LJ-25A LJ-40A LJ-60A LJ-80A LJ-100A LJ-120A

　　一、簡介:

　　力矩電機專用控制器為代替三相自耦變壓器,而專門設計的一種先進的全電子化控制裝置,能工作在電阻、電感性負載.廣泛適用于五金機械塑料、電線、電纜、繩網、印刷、造紙、鍋爐、起重、機床、通用機械等行業中的卷繞設備與三相自耦調壓器相比較,本控制器由于采用了電子調節,無觸點磨損,電壓調節平衡,啟動性能好,本控制器具有體積小代替三相自耦變壓器重量輕、效率高、發熱小、節約能源(經測定平均節能17%以上).使用壽命長、安裝、維修方便.

　　二、參數:

　　1、額定電壓:三相380V±10%;

　　2、頻率:50Hz或60Hz;

　　3、輸出電壓范圍:0V(60V)~365V;

　　4、接線簡單,三進三出

　　5、輸出電壓三相偏差:±5%;

　　三、安裝須知:

　　1、用戶在使用本產品之前,應仔細閱讀說明書.

　　2、請不要安裝在高溫、高濕度的環境中.

　　3、請不要安裝在木材等易燃性的材料上.

　　4、請不要安裝在高振動的機器設備上.

　　5、請不要安裝在有油霧、灰塵、有易燃?xì)怏w的環境中.

　　6、控制板安裝時務必與導電體間保持適當空間,以免控制板短路等原因損毀.

　　7、在上電以后以及斷電后十分鐘內,請勿接觸控制儀/板上導體部分,以免觸電.

　　(注1:)只有合格的專業人員才可以實施安裝、配線、拆卸及保養.

　　(注2:)請遵守安裝須知,若未依上述規定安裝,而導致控制儀/板損毀或發生危險事件,本廠不負任何責任.在安裝過程中有任何問題,歡迎來電咨詢

　　四、原理及特點:

　　三相力矩電機控制儀主回路采用進口雙向可控硅,改變可控制硅的開放角大小,就能使電機或其它負載的工作電壓從0到365V連續可調(電機起動電壓為60V),也就實現了平衡地調壓調節器速過程,以滿足不同生產的工藝要求.工作穩定可靠.
