       三相電機軟起動模塊






      三相電機軟起動模塊







    聯系人 : 嵇先生




    電話 : 021-37528292





    手機 : 13636400688




    傳真 : 021-37528292




    地址 : 上海市奉賢區南橋鎮新民港路175-16號


















       產品詳情

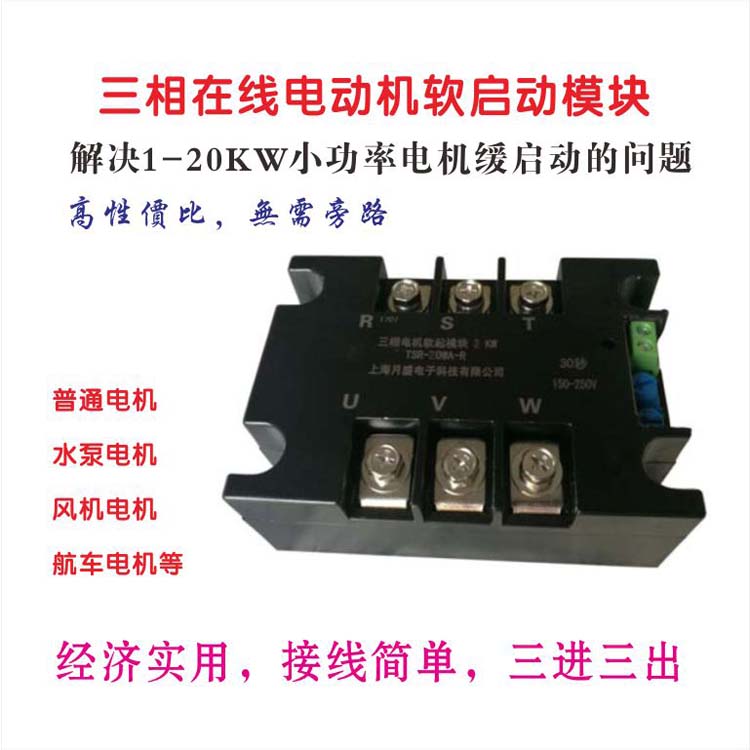

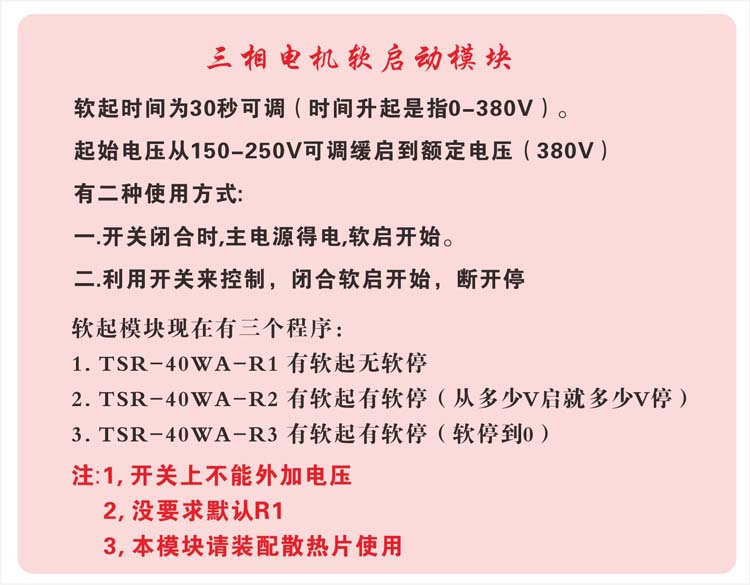

      一. 三相電機軟起動模塊特點，全新產品，詳情請來電13636400688　　① 不用信號，可直接軟起，軟起時間（0-30秒）可預設.起始電壓（150-250V）可預設　　② 可控硅輸出,可用于三相星形三角形接法　　③ 使用時需配適當散熱器,必要時加強迫風冷.　　④ 本產品是將晶閘管主電路和移相觸發控制電路封裝在一起的多功能功率集成模塊　　⑤ 阻燃工程塑料外殼,銅底板,高溫焊接,瞬間承受過載能力強　　⑥ 主要用途風機調速,力矩電機調速，普通電機軟起動等　　二. 三相電機軟起動模塊產品概述　　用途：水泵，風機，航車，自耦變壓器等及三相電機軟啟動，替代可調自耦變壓器，變頻器軟啟動等，接線簡單, 不用接旁路接觸器，經濟實用，填補同類產品空白。

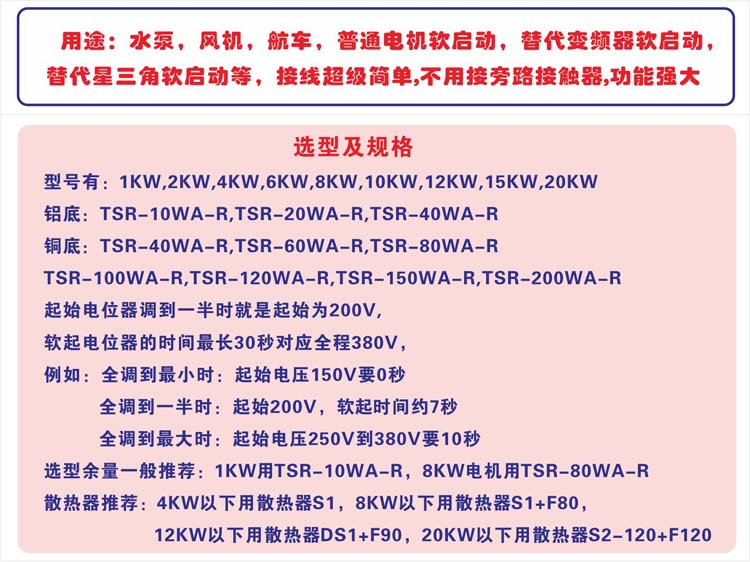

      　　 以下是三相電機軟起動模塊參數:
      型 號
      TSR-10WA-R1,TSR-20WA-R1,TSR-30WA-R1,TSR-40WA-R1,TSR-60WA-R1,TSR-80WA-R1,TSR-100WA-R1,TSR-120WA-R1,TSR-150WA-R1,TSR-200WA-R1,
      輸
      入
      參
      數      		控制方式開關或不用開關
      開關干觸點
      工作指示LED
      兼容頻率50-60HZ
      輸入電壓三相380V
      輸
      出
      參
      數      		輸出電壓交流380V
      額定功率1KW，2KW ，3KW，4KW，6KW，8KW，10KW，12KW，15KW，20KW，22KW
      通態壓降≤1.5V
      最小導通電流/
      斷態漏電流小于10mA
      性
      能
      參
      數      		介質耐壓2500VAC，1分鐘
      絕緣電壓≥2500V
      絕緣電阻≥100MΩ
      工作溫度—35～75 ℃
      電源頻率50/60HZ
      散熱條件可以用S110,S150,U120加風冷
      負載電流安全系數按功率選取
      外形尺寸115.0L×75.0W×44H
      重量650g


      軟啟動模塊接線圖軟啟動器軟起動模塊型號命名
        　　五. 固態繼電器產品選用注意事項:　　● 選擇產品時,應根據負載的性質不同,在電流檔次上留有不同的余量.(阻性負載時,可按2-3倍負載電流選取.感性或容性負載時,可按3-5 倍負載電流選取).　　● 根據負載電流與環境溫度的關系,當環境溫度較高或散熱條件欠佳時.應增加電流容量.為防使用時負載短路,要求在負載回路中串接與本產品相應的快速斷路開關或快速熔斷器.　　● 感性負載時,應在輸出端并接壓敏電阻,以防過壓時損壞晶閘管.壓敏電阻(MOV)的選配:240V檔時選430-470V,440V檔時選680-750V, 660V檔時選1100-1200V.　　● 安裝時,要求散熱器與本產品接觸面之間必須平整、光潔,并在其表面均勻涂上一層導熱硅脂,最后再將套上平墊圈、彈簧墊圈的螺絲對稱擰緊固定.　　● 當固態繼電器首次工作停機后,應趁其尚有余溫再緊固一下固定螺釘,以使固態繼電器底板和散熱器表面能夠緊密接觸,達到較好散熱效果.　　● 不同型號固態繼電器其標稱電流是在環境溫度為40℃時的標稱電流,所以散熱要充分!!　　● 注意負載端不要用萬用表來叛斷產品的好壞!
